EchoJet

Compact Innovation.

EchoJet은 설치 공간이 작고 5축 절단 기능을 갖춘 완전 밀폐형 워터젯 솔루션입니다. 이 시스템은 소음을 줄이고 비산을 억제하며 작업자 효율성을 향상시키도록 설계되었습니다.

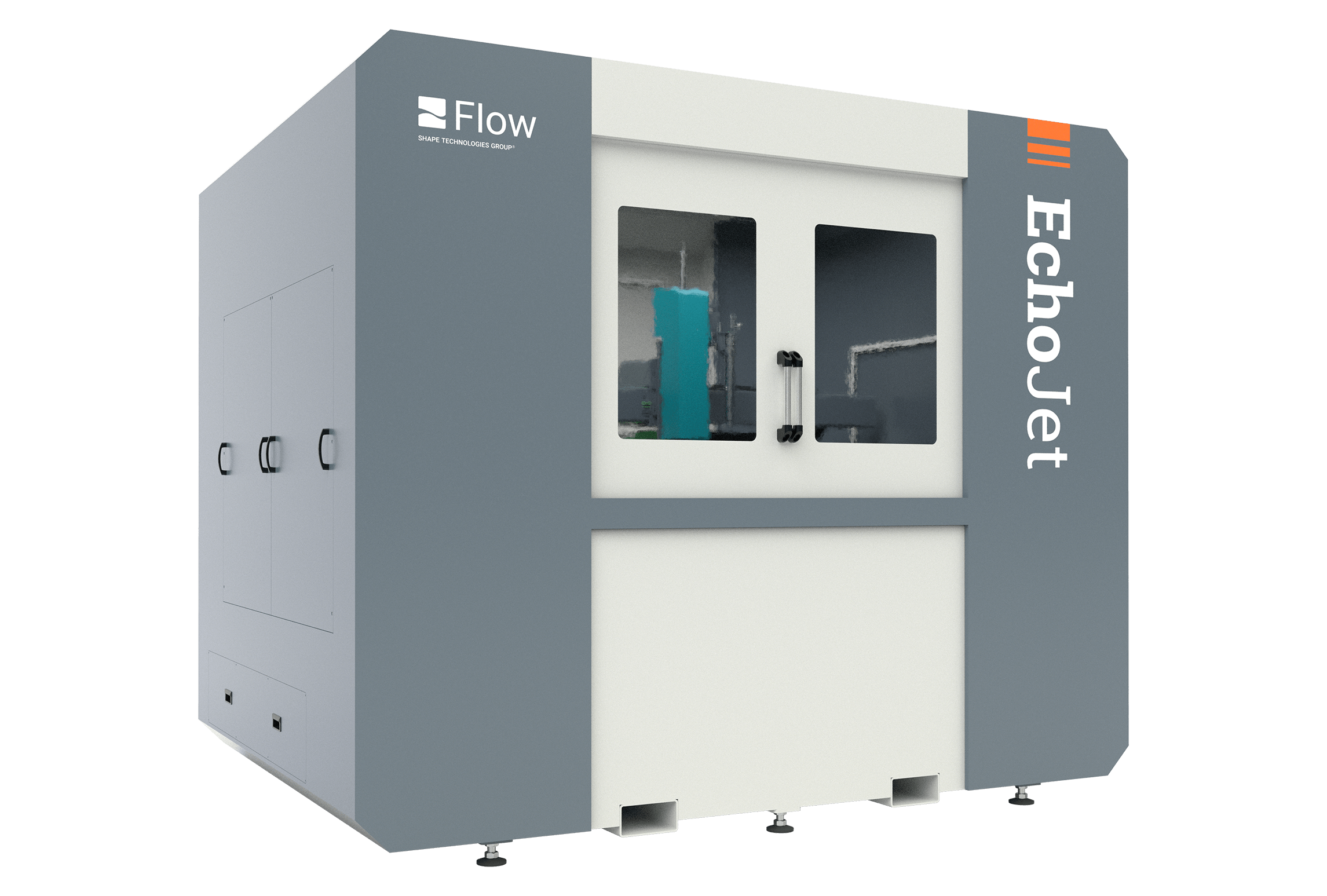

Flow EchoJet 워터젯 기계

주요 특징

Flow EchoJet

완전히 통합된 인클로저

EchoJet은 워터젯 업계에서 차별화된 독특한 밀폐형 디자인을 가지고 있습니다. 작업등과 비산방지 커버 등을 포함한 통합된 측면 트립 트레이로 소음 및 분진을 최소화 할 수 있고, 가시성 확보할 수 있습니다.

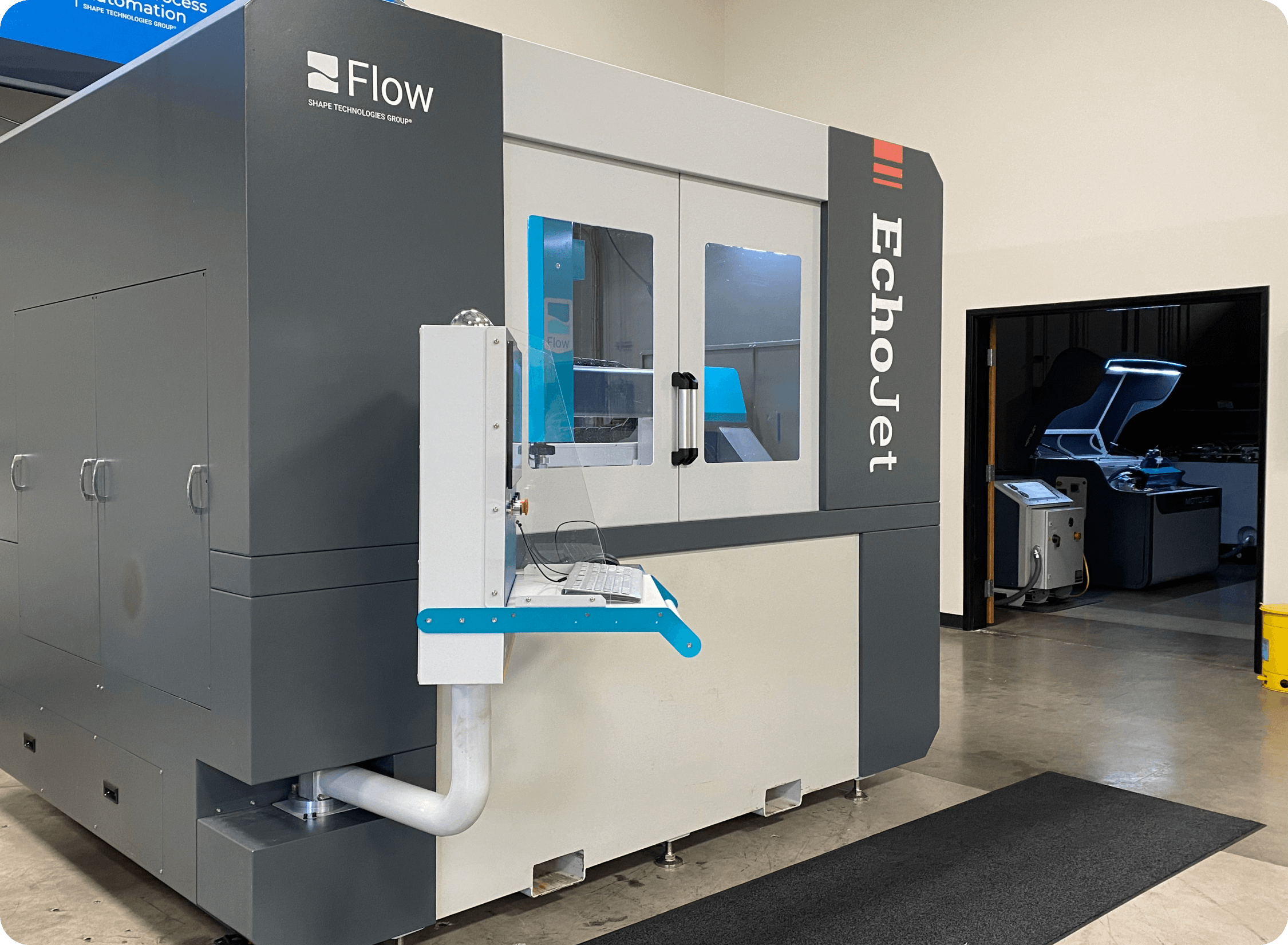

EchoJet

컴팩트 디자인

컴팩트 디자인의 EchoJet은 최소한의 바닥 공간만으로 설치 가능하며 지게발 포켓을 탑재되어 있어 이동이 수월합니다. 설치 면적이 제한적인 경우에 적합합니다.

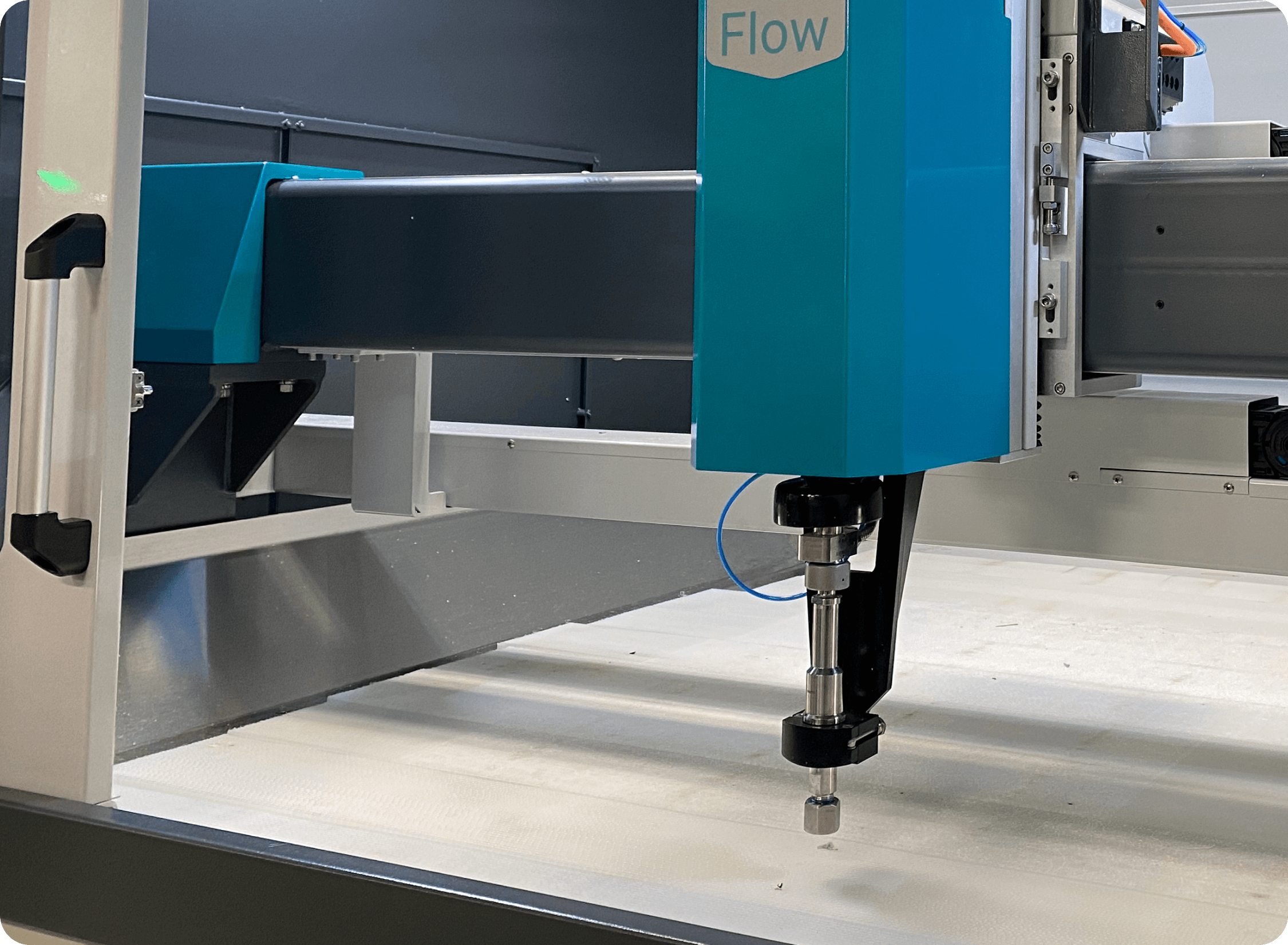

EchoJet Canted Bridge

유연성과 효율성

EchoJet은 작업자의 동선과 작업환경을 고려하여 설계되었습니다. 전체 작업 공간 활용을 위한 기울어진 브릿지와 작업물에 쉽게 접근할 수 있는 슬라이딩 도어를 포함합니다. 필요에 맞게 Flow의 다양한 펌프 및 절단 헤드로 EchoJet 시스템을 구성할 수 있습니다.

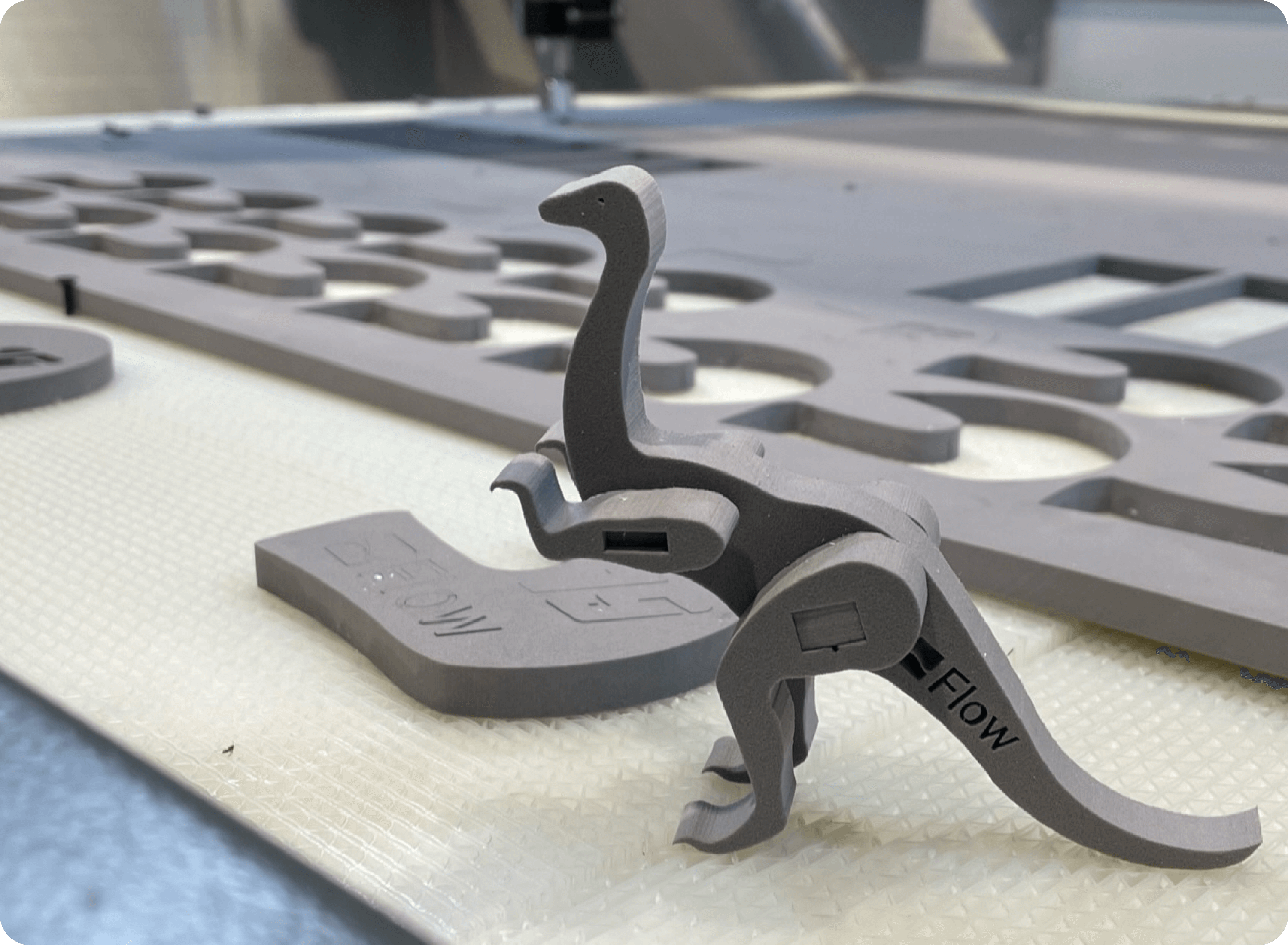

EchoJet Foam Cut Part

일관성 있는 정밀한 절단

정밀도와 신뢰성을 바탕으로 설계된 EchoJet은 빠르고 정확한 동작과 신뢰할 수 있는 반복성을 갖추고 있습니다. 따라서 제조업체나, R&D 실험실 등에서 널리 사용됩니다.

EchoJet의 동작을 확인하세요

가장 다재 다능하고 완벽하게 밀폐된 워터젯 장비를 라이브로 살펴보세요. 테이블 크기, 절단헤드 옵션, 펌프, 액세서리 등을 확인해보세요

사양

직선 정밀도
± .076 mm
최대 급속 이송 속도
12.7 m/min
반복 정밀도
± .025 mm
Z축 이동
203 mm
작업 영역
1.3 m x 1.3 m

직선 정밀도
± .003 in
최대 급속 이송 속도
500 in/min
반복 정밀도
± .001 in
Z축 이동
8 in
작업 영역
4'-3" x 4'-3"

별도로 명시하지 않는 한, 정밀도 사양은 공장 검수 조건에서 이동거리 3ft/1m를 기준으로 합니다.

핵심 옵션

커팅헤드 기술

순물 워터젯
머리카락처럼 얇은 순물 워터젯 물줄기는 연질 소재 절단에 가장 이상적입니다.

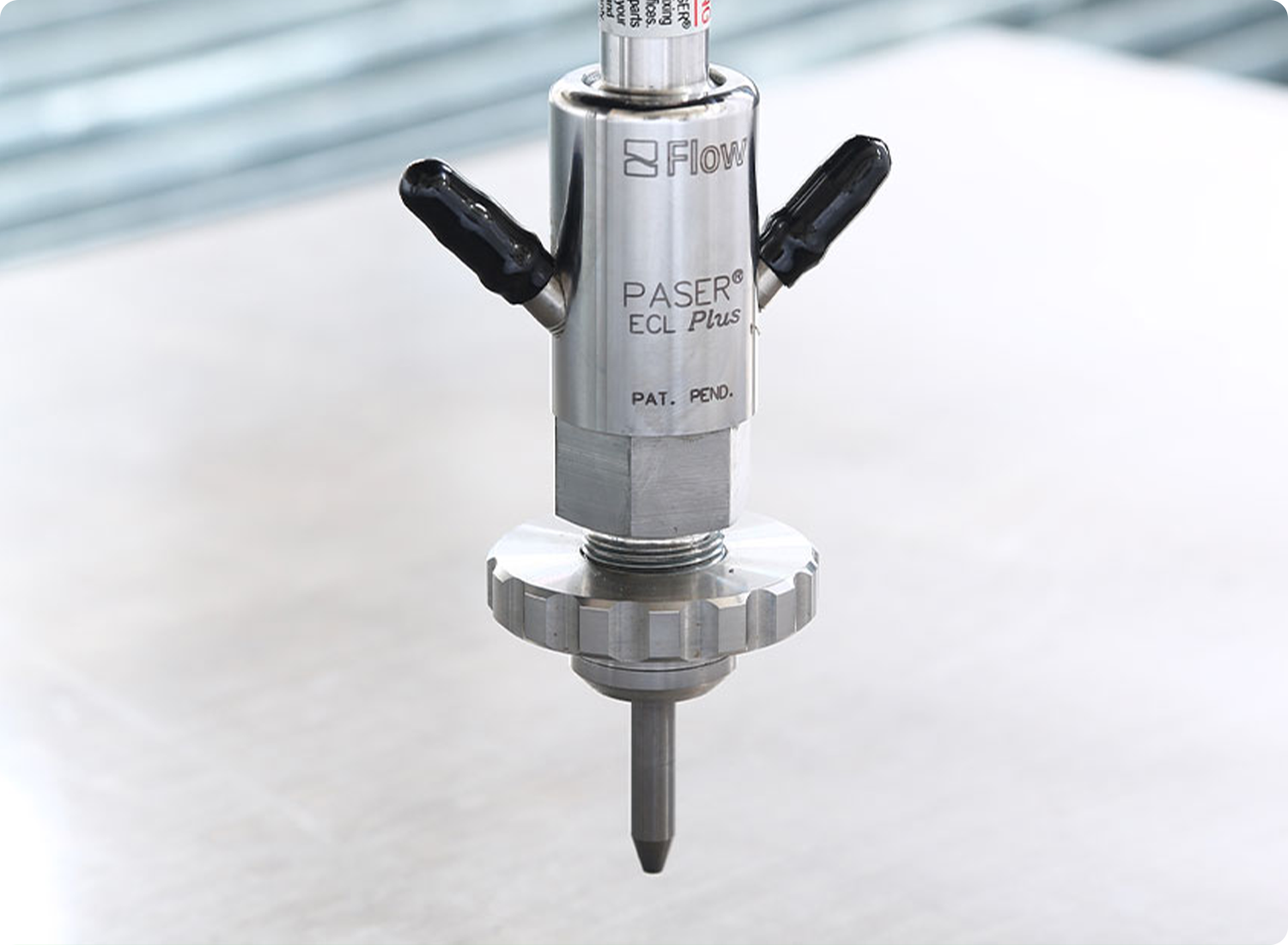

스탠다드 워터젯
연마재를 사용해 거의 모든 경질 소재들을 절단합니다.

Pivot+ 워터젯
베벨 커팅 및 테이퍼 보정을 위한 Pivot+™ 워터젯은 고정밀 커팅을 위해 설계된 소형 5축 커팅 솔루션입니다.

다이나믹 워터젯®
스탠다드 워터젯보다 더 정확하며, 3배 빠릅니다.

커팅헤드 기술

펌프 기술

HyPlex® Prime
4,150 bar [60,000 psi]
4,140 bar [60,000 psi] 의 연속 작동 압력으로 연속 작동 압력의 직접 구동식(다이렉트 드라이브) 펌프로, 상용 모델 중 제일 높은 압력을 가진 가장 진보된 모델입니다.

MotoJet®
4,150 bar [60,000 psi]
4,150 bar [60,000 psi] 의 연속 작동 압력의 MotoJet은 생산량이 많은 작업 환경에 적합한 모델입니다.

MotoJet® X
4,150 bar [60,000 psi]
가동 시간과 기술이 보장되는 최초의 풀 서비스 펌프입니다. 가동 시간을 극대화하고, 유지보수를 최소화하며, 오래 지속되고 성능이 우수하도록 설계된 모델입니다.

HyperJet®
6,500 bar [94,000 psi]
6,500bar [94,000psi]의 연속 작동 압력으로 최대의 생산성을 제공합니다.

펌프 기술

소프트웨어

사용하기 쉬운 Flow 소프트웨어 패키지로 소재 종류와 그 두께에 관계없이 부품을 신속하게 프로그래밍할 수 있습니다.

FlowMaster
FlowCut, FlowPath 및 FlowNest로 구성된 FlowMaster 소프트웨어 패키지는 2D 워터젯 부품 설계 및 절단에 필요한 모든 도구들을 제공합니다.

FlowXpert
FlowXpert Infinity, FlowCut 및 FlowNest로 구성된 FlowXpert 소프트웨어 패키지는 2D 및 3D 절단에 필요한 모든 도구들을 제공합니다.
소프트웨어

서비스 보증

Flow는 파트너로서 EchoJet 운용을 위한 서비스, 부품, 교육 등을 지원하고 있습니다. Flow는 Mach 시리즈의 시스템, 소프트웨어, 서비스 및 지원을 위한 완벽한 솔루션을 제공합니다.

전문 교육은 고객 기술 지원 센터 내 교육장과 고객사 현장 모두에서 가능합니다. Flow는 시스템을 최상의 상태로 유지하는데 필요한 리소스들을 적시적소에 제공하기 위해 최선을 다하고 있습니다.
서비스 보증

애플리케이션에 가장 적합한 워터젯

매일 같은 소재를 절단하든, 경우에 따라 소재를 바꿔야하든지 Flow 워터젯으로 작업을 완료할 수 있습니다.
