Mach 700

Think Big.

Mach 700 워터젯은 중공업에 이상적인 절단 솔루션입니다. 이중 브리지와 함께 사용할 수 있는 Mach 700 시리즈는 까다로운 작업 환경에서도 정밀한 절단이 가능하도록 설계된 대형 워터젯입니다. 크기, 속도, 정밀도를 갖춘 이상적인 워터젯 솔루션인 Mach 700으로 더 많은 수익을 얻을 수 있습니다.

Mach 시리즈 비교하기

브로셔 다운로드

주요 특징

생산에 적합한 크기

Mach 700은 까다로운 중공업 작업 환경에서 탁월합니다. 대형 부품과 중량물을 쉽게 절단하고, 효율적으로 로드 및 언로드 할 수 있습니다. 추가 갠트리와 다중 커팅 헤드 구성으로 새로운 수준의 생산성을 가질 수 있습니다.

속도 향상과 정밀도

신속하고 민첩한 가감속으로 싸이클 타임을 단축 시킵니다. Mach 700은 놀라운 속도로 절단/가공하여 전반적인 부품 처리 시간을 단축시킵니다. 부드러운 헬리컬 랙 앤 피니언 드라이빙으로 정확하고 정밀한 절단이 가능합니다.

견고한 설계

Mach 700은 강도와 속도를 고려하여 설계되었으며, 전체가 강철 구조로 제작되어 365일/24시간 가동 가능합니다. Mach 700은 주문 제작 방식으로 생산 현장에 바로 통합됩니다.

열성적인 지원

Mach 700은 서비스, 소프트웨어와 절단 기술의 완벽한 솔루션을 보장합니다. Flow는 부품, 교육 및 사전 유지보수 등의 통합적 서비스 솔루션으로 더 높은 생산성과 안정성을 지원합니다.

장비 사이즈

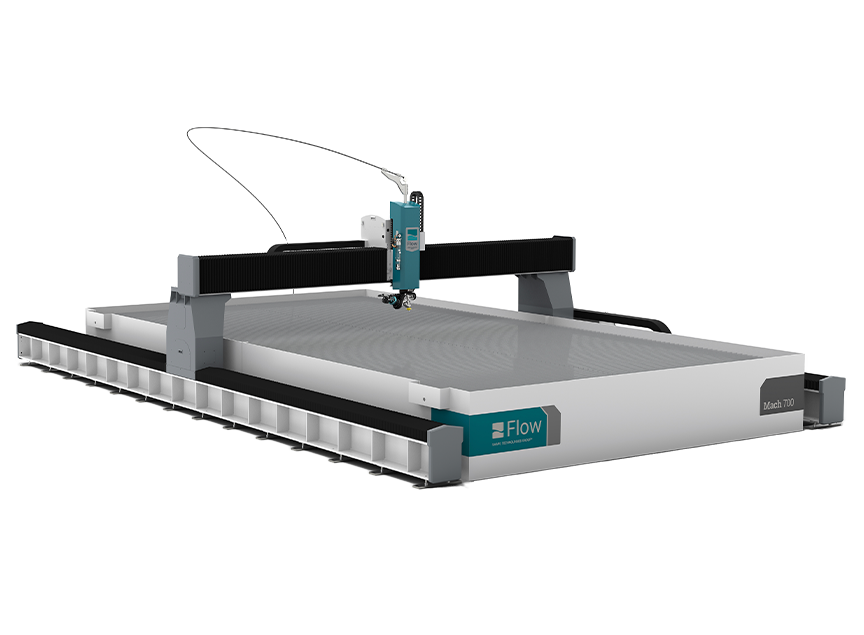

Mach 700 4080

작업 영역: 4 m x 8 m [13'-1" x 26'-2"]

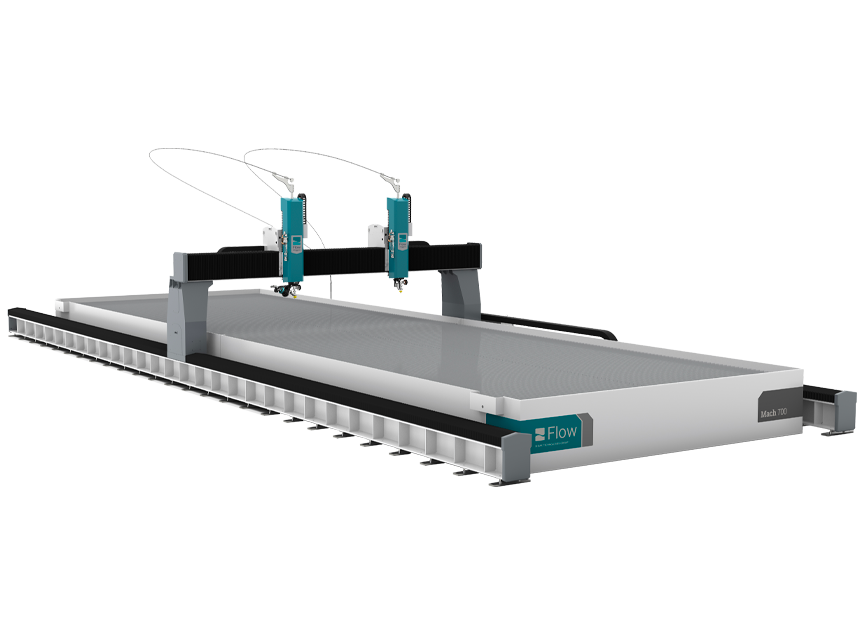

Mach 700 40150

작업 영역: 4 m x 15 m [13'-1" x 49'-2"]

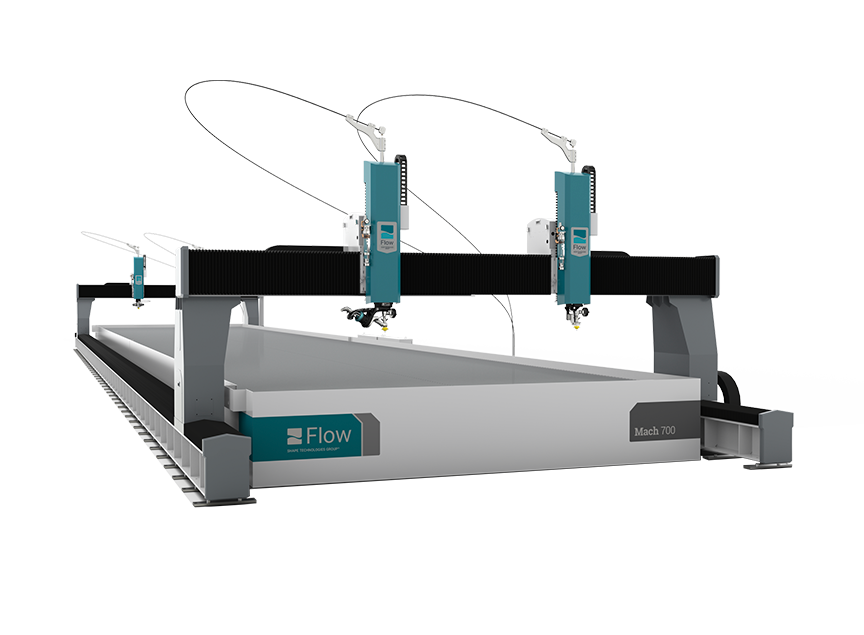

Mach 700 40240

작업 영역: 4 m x 24 m [13'-1" x 78'-9"]

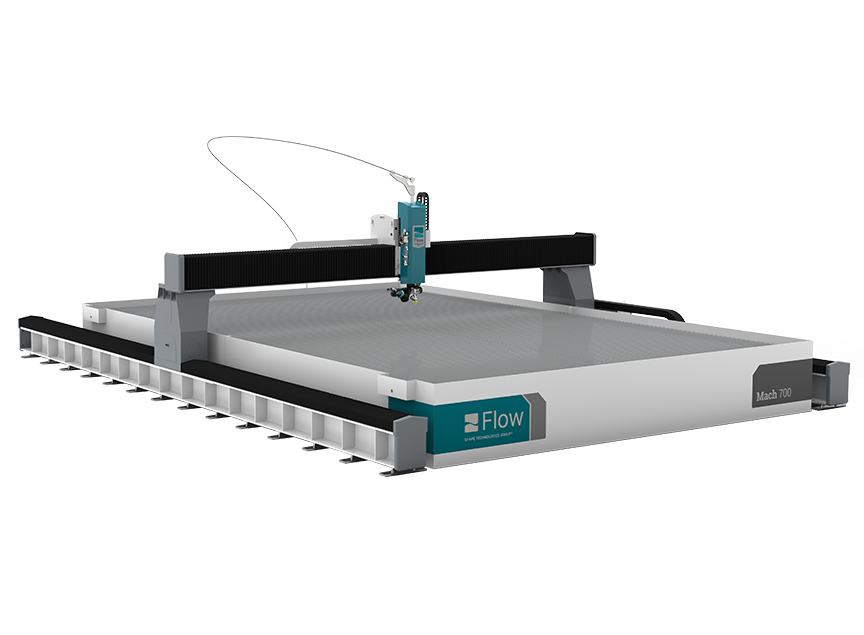

Mach 700 5080

작업 영역: 5 m x 8 m [16'-4" x 26'-2"]

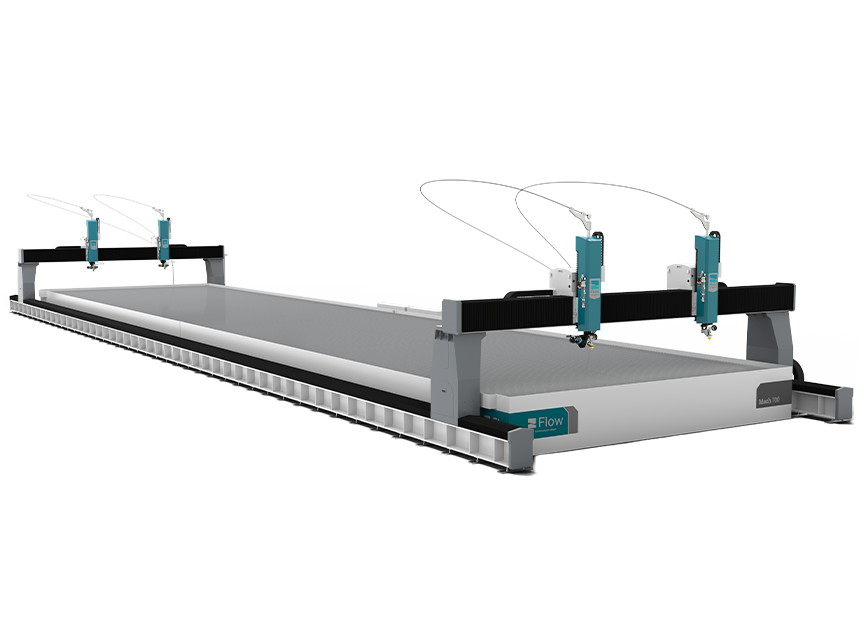

Mach 700 50240

작업 영역: 5 m x 24 m [16'-4" x 78'-9"]

직선 정밀도

± 0.038 mm

최대 급속 이송 속도

36 m/min

가속도

0.1 g

반복 정밀도

± 0.03 mm

볼바 원형도

± .064 mm

Z축 이동

305 mm, 610 mm

작업 영역

Mach 700 4080: 4 m x 8 m
Mach 700 40150: 4 m x 15 m
Mach 700 40240: 4 m x 24 m
Mach 700 5080: 5 m x 8 m
Mach 700 50240: 5 m x 24 m

직선 정밀도

± 0.0015 in

최대 급속 이송 속도

1,417 in/min

가속도

0.1 g

반복 정밀도

± 0.001 in

볼바 원형도

± .0025 in

Z축 이동

12 in, 24 in

작업 영역

Mach 700 4080: 13'-1" x 26'-2"
Mach 700 40150: 13'-1" x 49'-2"
Mach 700 40240: 13'-1" x 78'-9"
Mach 700 5080: 16'-4" x 26'-2"
Mach 700 50240: 16'-4" x 78'-9"

별도로 명시하지 않는 한, 정밀도 사양은 공장 검수 조건에서 이동거리 3ft/1m를 기준으로 합니다.

핵심 옵션

커팅헤드 기술

스탠다드 워터젯
연마재를 사용해 거의 모든 경질 소재들을 절단합니다.

Dynamic Waterjet^®
스탠다드 워터젯보다 더 정확하며, 3배 빠릅니다.

Dynamic Waterjet^® XD
정밀한 5축 모션을 사용하여 복합적 각도들을 고정밀로 절단할 수 있습니다. Compass와 결합된 Dynamic XD는 가장 빠르고 뛰어난 유연성을 가진 고정밀 커팅 헤드입니다.

펌프 기술

HyPlex^® Prime
4,150 bar [60,000 psi]
4,140 bar [60,000 psi] 의 연속 작동 압력으로 연속 작동 압력의 직접 구동식(다이렉트 드라이브) 펌프로, 상용 모델 중 제일 높은 압력을 가진 가장 진보된 모델입니다.

MotoJet^®
4,150 bar [60,000 psi]
4,150 bar [60,000 psi] 의 연속 작동 압력의 MotoJet은 생산량이 많은 작업 환경에 적합한 모델입니다.

MotoJet^® X
4,150 bar [60,000 psi]
가동 시간과 기술이 보장되는 최초의 풀 서비스 펌프입니다. 가동 시간을 극대화하고, 유지보수를 최소화하며, 오래 지속되고 성능이 우수하도록 설계된 모델입니다.

HyperJet^®
6,500 bar [94,000 psi]
6,500bar [94,000psi]의 연속 작동 압력으로 최대의 생산성을 제공합니다.

소프트웨어

사용하기 쉬운 Flow 소프트웨어 패키지로 소재 종류와 그 두께에 관계없이 부품을 신속하게 프로그래밍할 수 있습니다.

FlowMaster
FlowCut, FlowPath 및 FlowNest로 구성된 FlowMaster 소프트웨어 패키지는 2D 워터젯 부품 설계 및 절단에 필요한 모든 도구들을 제공합니다.

FlowXpert
FlowXpert Infinity, FlowCut 및 FlowNest로 구성된 FlowXpert 소프트웨어 패키지는 2D 및 3D 절단에 필요한 모든 도구들을 제공합니다.

서비스 보증

Flow는 파트너로서 Mach700 운용을 위한 서비스, 부품, 교육 등을 지원하고 있습니다. Flow는 Mach 시리즈의 시스템, 소프트웨어, 서비스 및 지원을 위한 완벽한 솔루션을 제공합니다.

전문 교육은 고객 기술 지원 센터 내 교육장과 고객사 현장 모두에서 가능합니다. Flow는 시스템을 최상의 상태로 유지하는데 필요한 리소스들을 적시적소에 제공하기 위해 최선을 다하고 있습니다.

애플리케이션에 가장 적합한 워터젯

매일 같은 소재를 절단하든, 경우에 따라 소재를 바꿔야하든지 Flow 워터젯으로 작업을 완료할 수 있습니다.

금속

후판 소재

적층 소재

복합재
